cad转成pdf后看不清怎么办 cad转pdf看不清如何解决

cad转成pdf后看不清怎么办，打开CAD软件，进入打印界面，选择好打印机，点击特性，选择自定义图纸尺寸，添加一个新图纸，点击仅对当前打印应用修改，然后点击图纸尺寸，选择刚添加的新图纸，点击pdf选项，填写好图片质量，确认后就可以啦。小伙伴发现转换后的pdf不清晰，怎么办呢，下面小编给大家带来了cad转pdf看不清如何解决的相关资讯。

cad转pdf看不清如何解决

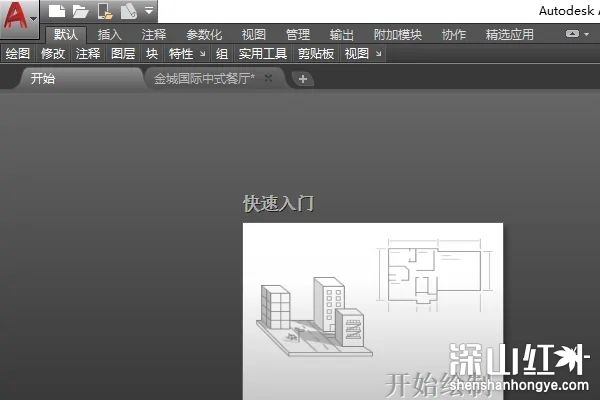

1、打开电脑，点击打开电脑中的CAD软件，如下：

2、然后点击文件，打开需要打印成PDF的CAD文件：

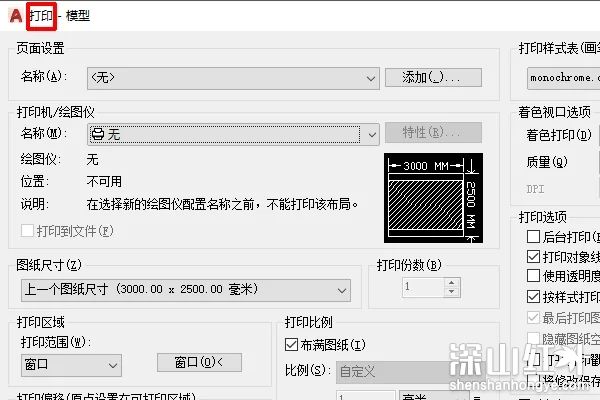

3、打开图纸后，点击菜单栏中的打印选项，进入打印页面，如下：

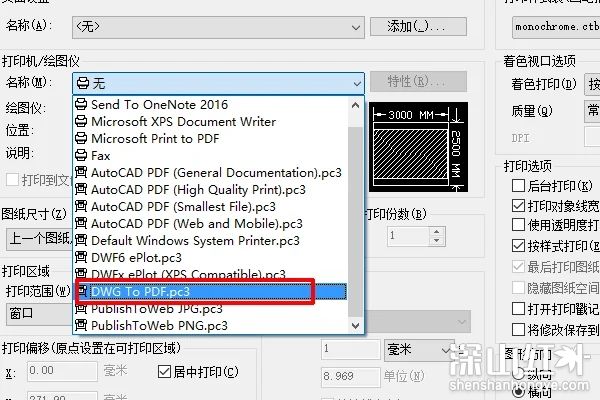

4、点击选择打印机，然后找到“DWG to PDF.PC3”打印机，如下：

5、然后点击右边的“特性”：

6、在弹出的页面中选择设备和文档设置，然后找到“自定义图纸尺寸”：

7、在自定义图纸尺寸中点击“添加”：

8、然后在打开的页面中选择“创建新图纸”，点击下一步：

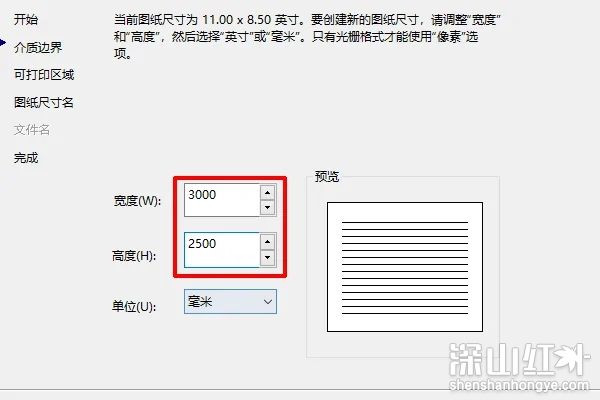

9、然后设置需要打印的PDF文档的宽度与高度，如下，然后点击下一步：

10、选择默认设置，点击下一步：

11、记住所创将图纸尺寸的名字，然后点击下一步：

12、创建完成后，点击页面中的确定：

13、然后在弹出的页面中选择“仅对当前打印应用修改”，确定：

14、返回到打印页面，在“图纸尺寸”中，选择刚才创建的图纸名称：

15、选择完成后，点击“PDF选项”：

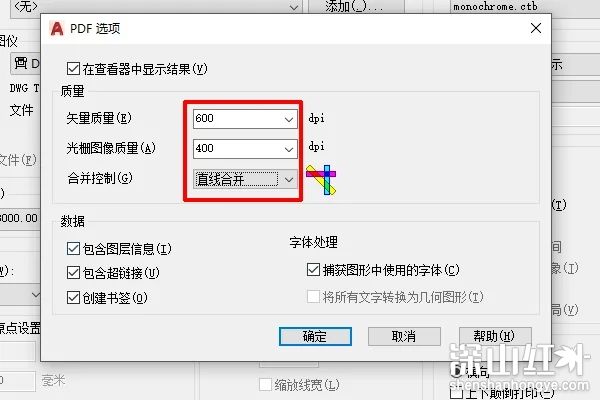

16、设置PDF的图像质量，如下：

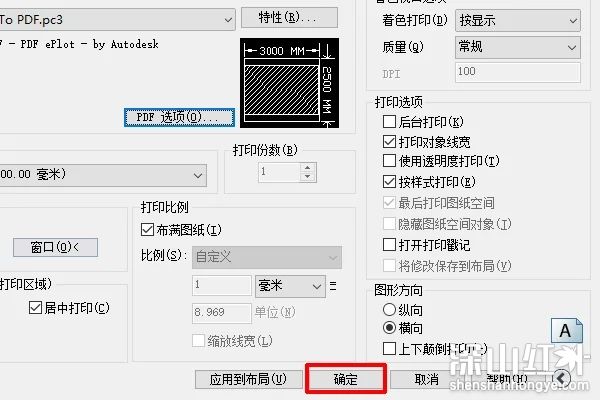

17、以上设置都完成后，点击确定，这样就可以将CAD文档打印成清晰的PDF文档了：
